Регенеративный приёмник "Ванюша"

Re: Регенеративный приёмник "Ванюша"

Сообщение Seemann » 08 апр 2017, 08:42

Я его слепила из того, что было :007: Конечно, более канонична катушка из одножильного толстого провода, но имеем то, что имеем, и оно неплохо работает. Избирательность не идеальна, конечно, но особо не мешает. К тому же не выдающаяся добротность катушки может быть связана не с проводом, а с наличием секции тонкой подстройки на диоде 1N4007, говорят он добротность несколько снижает.

Катушку, выполненную по фен-шую я видел в теме про Могикана, фото прилагаю. Вот к чему нужно стремиться: толстый одножильный провод, да еще и переключение на каждый диапазон реализовано отдельными катушками, отстоящими друг от друга, а не отключением лишних витков от общей катушки.
Вложения
Аватара пользователя
Seemann
Начинающий самодельщик
Начинающий самодельщик

Сообщения: 49
Зарегистрирован: 11 мар 2017, 09:29
Откуда: Санкт-Петербург
Возраст: 29
Баллы репутации: 7

Re: Регенеративный приёмник "Ванюша"

Сообщение Aleksei78 » 08 апр 2017, 11:10

Seemann
не пойму как переключаются отдельные катушки? Получается уже в корпус не разместишь?
Аватара пользователя
Aleksei78
Самодельщик
Самодельщик

Сообщения: 95
Зарегистрирован: 22 фев 2016, 09:07
Возраст: 38
Баллы репутации: 8

Re: Регенеративный приёмник "Ванюша"

Сообщение Ромм » 08 апр 2017, 18:08

Мне кажется тоже не совсем хорошо. Зазора между витками нет, значит паразитная ёмкость.
А в корпус можно любую катушку разместить, вопрос в корпусе.
Ромм
Начинающий мастер
Начинающий мастер

Сообщения: 180
Зарегистрирован: 23 янв 2016, 05:31
Откуда: Самара
Возраст: 0
Баллы репутации: 0

Re: Регенеративный приёмник "Ванюша"

Сообщение -Игорян- » 10 апр 2017, 18:00

а у меня такой получился
-Игорян-
Любознательный
Любознательный

Сообщения: 9
Зарегистрирован: 15 ноя 2016, 12:21
Возраст: 0
Баллы репутации: 3

Re: Регенеративный приёмник "Ванюша"

Сообщение Aleksei78 » 10 апр 2017, 20:01

-Игорян-
класс! еще бы вид изнутри посмотреть..
Аватара пользователя
Aleksei78
Самодельщик
Самодельщик

Сообщения: 95
Зарегистрирован: 22 фев 2016, 09:07
Возраст: 38
Баллы репутации: 8

Re: Регенеративный приёмник "Ванюша"

Сообщение Viy » 10 апр 2017, 20:20

Однозначно красавец! :14: И внутри посмотреть и то как работает хотелось бы.
Аватара пользователя
Viy
Начинающий мастер
Начинающий мастер

Сообщения: 240
Зарегистрирован: 28 июн 2015, 09:58
Откуда: Приднестровье, Днестровск
Возраст: 44
Баллы репутации: 18

Re: Регенеративный приёмник "Ванюша"

Сообщение blast » 11 апр 2017, 00:41

-Игорян- писал(а):Изображение
а у меня такой получился

что за коробочка сверху лежит? Согласующие устройство антенны? Если да, опишите подробнее!
приемник оформлен зачет! :14:
blast
Любознательный
Любознательный

Сообщения: 21
Зарегистрирован: 16 мар 2017, 12:23
Возраст: 32
Баллы репутации: 2

Re: Регенеративный приёмник "Ванюша"

Сообщение Technoman » 12 апр 2017, 10:20

Зачетный приемничек у Игоряна получился, все очень аккуратно смотрится.Было бы интересно взглянуть на схему.Только вот надпись "ресивер" по-английски вроде пишется "Receiver", но это уже мелочи. :)
Technoman
Любознательный
Любознательный

Сообщения: 1
Зарегистрирован: 12 апр 2017, 10:06
Возраст: 30
Баллы репутации: 0

Re: Регенеративный приёмник "Ванюша"

Сообщение -Игорян- » 12 апр 2017, 19:55

мужики приветствую! как там, не все золото что блестит:) сделаю внутри фотки , потом. да ничего особенного. схема простейшая , с п-н-п транзюками , УНЧик от колоночек китайских комповых, и динамики их же. суть была не в схеме, а попробовать корпусок соорудить, да морду. Распелил ДСП в магазине при покупке, дома, на коленках скрутил,приклеил кромку, передняя панель текстолит с фольгой, на глянце распечатана морда и на тонкий двухсторонний скотч приклеена. считаю не плохой вариант. просто, не дорого и смотрится. ещё можно лак, ламинат, и т.п. а так, все норм, ссб без проблем, все пучком:)
-Игорян-
Любознательный
Любознательный

Сообщения: 9
Зарегистрирован: 15 ноя 2016, 12:21
Возраст: 0
Баллы репутации: 3

Re: Регенеративный приёмник "Ванюша"

Сообщение Ястребов » 12 апр 2017, 23:13

небольшая доработка радиоприемника.
при приеме SSB бывает часто слышна мощная радиовещательная станция, это происходит вследствии прямого детектирования мощного АМ сигнала из-за низкой избирательности одиночного входного контура.
этот сигнал смешивается с принятым SSB сигналом и в итоге слышим обе станции.
вспомнились конструкции транзисторных радиоприемников с каскадами УВЧ на трансформаторах, намотанных на ферритовых кольцах.
пришла мысль разорвать связь по НЧ между регенеративным каскадом и УНЧ и поставить обычный детектор.
трансформатор у меня намотан проводом ПЗЛШО на броневом сердечнике от старого лампового радиоприемника, Л3 - 100 витков, Л4 - 200 витков.
если не заработает - концы одной из катушек поменять местами.
в итоге - получилось. теперь ничего не мешает.
и еще, не знаю как у других, но у меня пиратов на 3 мгц было слышно с искажениями, если станция слабая или уходит в замирание, пока сигнал мощный - принимается отлично, слабеет - искажения.
НЧ каскады ни причем, SSB , что слабый, что сильный сигнал принимается отлично, без искажений.
но теперь, с диодным детектором искажения в слабом АМ сигнале пропали, и чисто субьективно - стала лучше избирательность на 3 мгц, близкие по частоте пираты теперь друг другу не мешают.
Вложения
Ястребов
Начинающий мастер
Начинающий мастер

Сообщения: 118
Зарегистрирован: 27 окт 2016, 23:28
Возраст: 52
Баллы репутации: 12

Re: Регенеративный приёмник "Ванюша"

Сообщение -Игорян- » 17 апр 2017, 08:50

вот интересная статья. там файл пдф, не могу с телефона вставить. вообщем почитайте http://6p3s.ru/forum/index.php?act=Atta ... &type=post
-Игорян-
Любознательный
Любознательный

Сообщения: 9
Зарегистрирован: 15 ноя 2016, 12:21
Возраст: 0
Баллы репутации: 3

Re: Регенеративный приёмник "Ванюша"

Сообщение Viy » 20 апр 2017, 13:50

Эх, походу хорошо почистили от сообщений данную тему. Было в ней обсуждение: переключение диапазонов на одной микросхеме (какой не помню) и схема приводилась. Смысл в том, что нажимая одну и ту же кнопку происходит последовательное переключение ВЧ выходов. Весь форум по ключевым словам переискал - ни чего нет. Сейчас очень понадобилось, а нету. Хочу приспособить переключать ёмкости в гетеродине для другого типа приёмника на этой микросхеме (отсутствие в продаже галетного переключателя).
Аватара пользователя
Viy
Начинающий мастер
Начинающий мастер

Сообщения: 240
Зарегистрирован: 28 июн 2015, 09:58
Откуда: Приднестровье, Днестровск
Возраст: 44
Баллы репутации: 18

Re: Регенеративный приёмник "Ванюша"

Сообщение Ястребов » 20 апр 2017, 17:20

по страницам ничего не уменьшилось, недели три назад я сам интересовался этим переключателем, находил, но не поиском, а просматривал с первой странички.
да и в интернете полно тоже находил таких переключателей.

с нашего форума схему сохранял где то, но не нашел. вот подобная схема
Вложения
Ястребов
Начинающий мастер
Начинающий мастер

Сообщения: 118
Зарегистрирован: 27 окт 2016, 23:28
Возраст: 52
Баллы репутации: 12

Re: Регенеративный приёмник "Ванюша"

Сообщение Viy » 20 апр 2017, 18:19

Ястребов писал(а): недели три назад я сам интересовался этим переключателем, находил, но не поиском, а просматривал с первой странички.

Вот и я решил просмотреть... Нашёл аж на сороковой странице: http://www.sam0delki.ru/viewtopic.php?f=19&t=307&start=702#p19673
Вложения
Аватара пользователя
Viy
Начинающий мастер
Начинающий мастер

Сообщения: 240
Зарегистрирован: 28 июн 2015, 09:58
Откуда: Приднестровье, Днестровск
Возраст: 44
Баллы репутации: 18

Re: Регенеративный приёмник "Ванюша"

Сообщение ZXZTeh4Win » 25 апр 2017, 19:49

Добрый день. Только начинаю знакомство с радио. Изучил тему. Понравилась данная схема.

Есть несколько вопросов. Хочу собрать сразу с АРУ, схема которого тут уже была

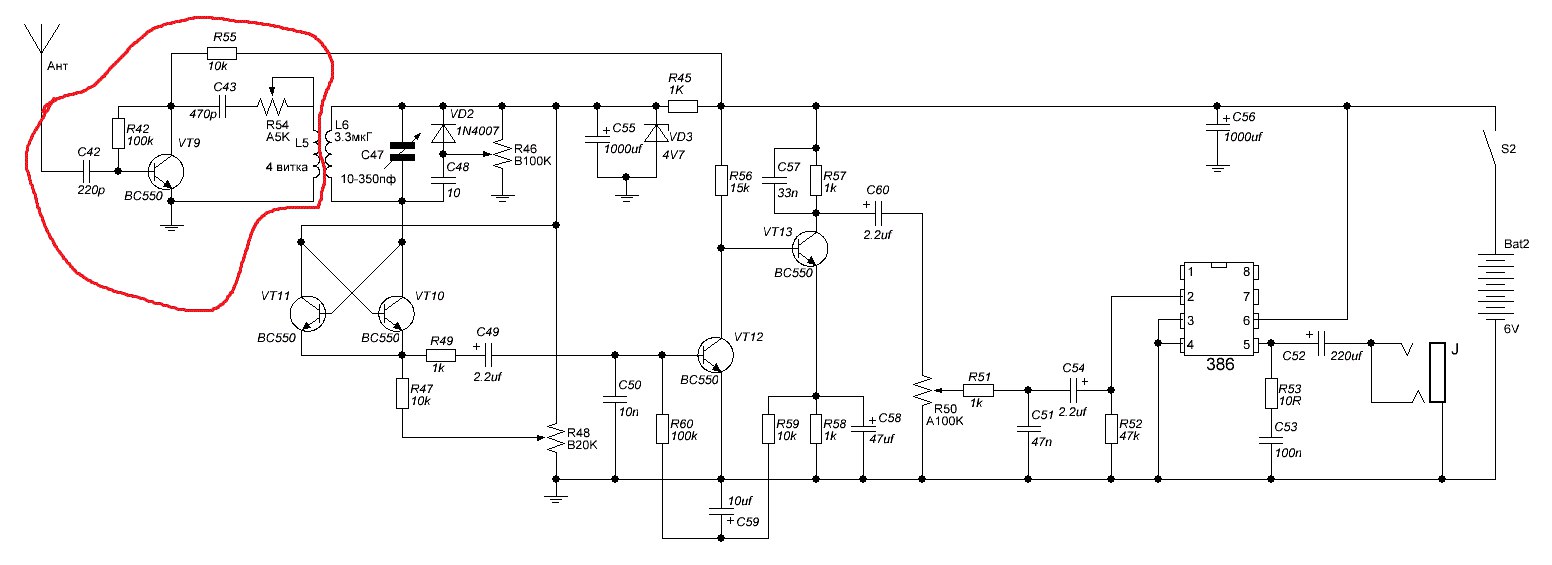

Правильно ли я понял, что нужно просто заменить то, что обведено?
В качестве ОУ в АРУ та же LM386 зайдёт?
Чем заменить КП327а или на какой параметр обратить внимание при выборе аналога? В наличии есть: BC547, BC557, 2N2222, BF245 A\C, КП307Г.
Вычитал здесь про важность ФНЧ, но по правде сказать, даже не увидел его в первой схеме. Есть только подозрения, что это цепочка R49, C49, C50.
Двухзвенный фильтр на дросселях во второй схеме как-то посерьёзнее выглядит. Тем более готовые дроссели на 1\4 Вт имеются. Может его тоже следует включить?
Питать собираюсь от двух последовательных аккумуляторов 18650, напряжение около 7-8 В, стабилизатор нужен?
ZXZTeh4Win
Любознательный
Любознательный

Сообщения: 2
Зарегистрирован: 25 апр 2017, 18:05
Возраст: 20
Баллы репутации: 2

Re: Регенеративный приёмник "Ванюша"

Сообщение Admin » 26 апр 2017, 05:22

ZXZTeh4Win Да
386-тая в место ОУ вряд ли подойдёт
Из транзисторов по идее бф245 должен подойти
Стабилизаторы не нужны
А первую схема из твоего поста считаю мягко говоря далёкой от идела, где то вроде даже расписывал почему.
Многие ответы на ваши вопросы уже есть на форуме, не ленитесь читать темы.
Как создать тему и вставить изображение в сообщение http://sam0delki.ru/viewtopic.php?p=228#p228
Правила форума http://sam0delki.ru/viewtopic.php?p=10373#p10373
Мой канал на Youtube https://www.youtube.com/user/motorist828

Аватара пользователя
Admin
Администратор

Сообщения: 3399
Зарегистрирован: 20 июл 2011, 13:33
Откуда: Смоленская обл.
Возраст: 24
Баллы репутации: 133

Re: Регенеративный приёмник "Ванюша"

Сообщение ZXZTeh4Win » 08 май 2017, 13:47

Спасибо большое за советы, полистал ещё тему, нашёл такую схему, сделал по ней с небольшими допущениями.


С9 пришлось заменить на 100n
Транзисторы подобраны аналогичные
Всё же поставил стабилизатор на 5В, т.к. у ОУ максимальное напряжение 7В по даташиту
Электролитические конденсаторы в фильтрах питания поменьше ёмкостью (470мкф вместо 1000мкф)

Всё заработало, радолюбителей не услышал, только вещалки и один раз морзянку.
LM386 возбуждается при накручивании громкости, но в пределах разумной слышимости всё нормально.
При приёме иногда слышен небольшой фоновый металлический звон.
Частоту пока померить нечем, в дальнейшем хотелось бы сделать нормальный контур с диапазонами(может даже на реле или оптопаре), антенну и разумеется корпус с экраном.
Пока так, в виде макета.


Если количество витков в контурной катушке влияет на частоту. То на что влияет количество витков в катушке связи? Обязательно ли витков должно быть меньше, чем в контурной?
ZXZTeh4Win
Любознательный
Любознательный

Сообщения: 2
Зарегистрирован: 25 апр 2017, 18:05
Возраст: 20
Баллы репутации: 2

Re: Регенеративный приёмник "Ванюша"

Сообщение Aleksei78 » 08 май 2017, 16:37

ZXZTeh4Win писал(а):Всё заработало, радолюбителей не услышал, только вещалки и один раз морзянку.
тоже самое)) вещалки, морзянок полно, радиолюбители иногда "проскакивают" но очень редко и на фоне сильных шумов, не разобрать что говорят
Аватара пользователя
Aleksei78
Самодельщик
Самодельщик

Сообщения: 95
Зарегистрирован: 22 фев 2016, 09:07
Возраст: 38
Баллы репутации: 8
